Продукция
-
Верх печи
-
Зона испарения при высоких температурах
-
Порт выгрузки
-
Кирпичи для кислородной горелки
-
Печь для плавки специальных сплавов
-
Алюминиево-магниевый кирпич LM
-
Цилиндр печи
-
Магниево-углеродистый кирпич MC
-
Сифонный выход
-
Огнеупорный кирпич для редокс-зоны
-
Зона реакции + зона охлаждения
-
Дно и корпус промышленной печи
-
Футеровка печей и тигли
-
Зона вейра
-
Дно печи и зона расплавленной ванны
-
Алюминиево-магниевый-углеродистый кирпич LMC
SAGJ

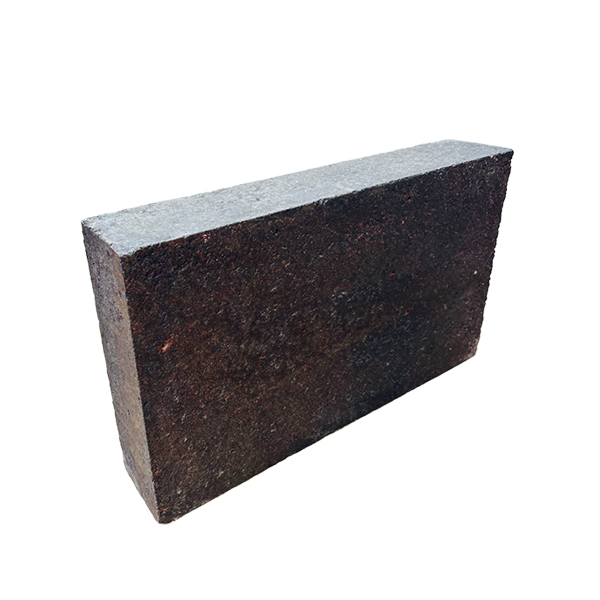

Огнеупорные материалы серии SAGJ в основном изготавливаются из композита с высоким содержанием оксида хрома и плавленого глинозема с внешним связующим веществом и спекаются при высокой температуре.
Описание
маркер
Огнеупорные материалы серии SAGJ в основном изготавливаются из композита с высоким содержанием оксида хрома и плавленого глинозема с внешним связующим веществом и спекаются при высокой температуре.
SAGJ-1 в основном используется в газификаторах нефтехимической промышленности.
SAGJ-2 в основном используется в крупных и средних газификаторах синтетического аммиака в нефтяной промышленности и в днище сталеплавильных печей.

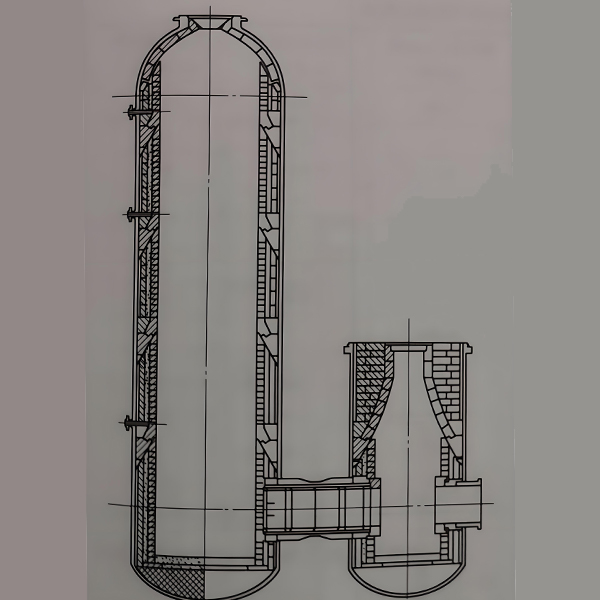

SAGJ-3 в основном используется в специальных частях футеровки газификаторов Texaco и водоугольной суспензии в нефтехимической промышленности. Его использование дает хорошие результаты.
Показатели огнеупорных материалов серии SAGJ:
| Марка | SAGJ-1 | SAGJ-2 | SAGJ-3 | SAGJ-4 |
| Прочность на сжатие при комнатной температуре МПа≥ | 100 | 90 | 80 | 100 |
| Объемная плотность г/см3 | 3.1 | 3.0 | 3.0 | 3.8 |
| Кажущаяся пористость %≤ | 17 | 17 | 18 | 13 |
| Огнеупорность ℃≥ | 1900 | 1800 | 1790 | 1850 |
| Изменение линии повторного обжига (1500℃*3ч)% | -0,2 | -0,2 | -0,3 | +0,2 |
| Температура размягчения под нагрузкой ℃≥ | 1700 | 1700 | 1680 | 1700 |
| Коэффициент теплового расширения (1300℃*10±1℃) | 8,6 | 8,3 | 7,6 | 6,8 |
| Теплопроводность (1200℃) Вт/м.К | 2 | 3 | 2 | 4 |
| Прочность на изгиб при 1250℃ МПа≥ | 9,5 | 8,7 | 9,1 | 8,9 |
связаться с нами
Сопутствующие популярные продукты
Цилиндрические кирпичи
Трубка анодной печи должна выдерживать эрозию расплава и химическую эрозию, и можно использовать огнеупорные материалы из шпинели серии SA-DL.
Дно и корпус промышленной печи
Дно и под печи с боковым дутьем являются зонами хранения расплава. Огнеупорные материалы в этой зоне должны выдерживать механическое и химическое воздействие расплава. Могут использоваться огнеупорные материалы на основе шпинели серии SA-CL.
Дно печи
Часть днища печи кивцэт, несущая расплав, должна выдерживать химическую эрозию расплава. Можно использовать шпинельные материалы серии SA-CL.
Верх печи
Верх кивцэтовой печи должен выдерживать механическое воздействие дыма и химическую эрозию, а также обладать высокой устойчивостью к термическому удару. Могут использоваться огнеупорные материалы из шпинели серии SA-BL.
Зона испарения при высоких температурах
Зона высокотемпературного испарения вращающейся печи является наихудшей частью всего корпуса печи. Она должна выдерживать механическую эрозию расплава, химическую эрозию шлака, повреждения от термического удара, вызванные перепадами температур, перегрев и плавление, вызванные добавлением кислорода и другими операциями, поэтому здесь могут использоваться огнеупорные материалы из шпинели серии SA-CL.
Выход расплава
Расплав и шлак выгружаются в желоб или ковш и т. д. Это самая экстремальная часть печи, которая должна выдерживать механическую эрозию расплава, химическую эрозию шлака, повреждения от термического удара из-за резких перепадов температур и другие воздействия, поэтому здесь рекомендуется использовать огнеупорные материалы на основе шпинели серии SA-TP.
Кирпичи для обрамления кислородной горелки
Область вокруг кислородных горелок печи с донной продувкой, обогащенной кислородом, находится в тяжелых рабочих условиях и должна выдерживать механическую эрозию расплава, перегрев и потери при плавлении, вызванные реакцией окисления, а также химическую эрозию расплава.
Кирпичи для кислородной горелки
Обогащенные кислородом кирпичи для кислородной подачи в печи с нижним дутьем должны выдерживать механическую эрозию расплава, перегрев, вызванный окислительными реакциями, а также химическую эрозию расплава. Шпинельные огнеупорные материалы серии SA-TP могут использоваться в зависимости от предоставленного типа шлака и температуры.
Футеровка печей и тигли
Этот продукт изготовлен из специальных высококачественных материалов, которые обладают отличными характеристиками по многим параметрам, таким как гибкость, огнеупорность, стойкость к шлакам, устойчивость к эрозии и термическому шоку.
Зона вейра
Огнеупорные материалы из шпинели серии SA-AL обладают высокой плотностью, твердостью и хорошей стойкостью к термическому удару. Его отличная стойкость к эрозии расплава, эрозии и резким перепадам температур, а также долговечность после использования признаны клиентами.
Литейный раствор
Литейный материал SA в основном используется в металлургических промышленных печах, нефтяных, химических, строительных материалах, электроэнергетических и механических промышленных печах и термическом оборудовании.
Цилиндр печи
Подина печи кивцэт требует огнеупорных материалов с антивосстановительными свойствами, антигидратационными возможностями и устойчивостью к эрозии расплава и шлака. Могут быть использованы материалы из шпинели серии SA-AL.
Зона дымовых газов
Зона дымовых газов печи Аусмелт должна выдерживать удар дыма и химическую эрозию, повреждения от термического удара, вызванные изменениями температуры, и механические повреждения, вызванные шлакообразованием и шелушением дымовых газов.
Медный выпускной порт
Огнеупорные материалы из шпинели серии SA-TP обладают характеристиками высокой плотности, высокой твердости, хорошей стойкостью к термическому удару и т. д. Они обладают превосходной стойкостью к резкой эрозии расплава, химической эрозии и высокотемпературным потерям при плавлении.
Печь для плавки специальных сплавов
Печи для плавки специальных сплавов включают плавильные печи для молибденового железа, титанового железа, ванадиевого железа, хромового железа и других специализированных сплавов материалов. Для этих печей может быть использована огнеупорная шпинель серии SA-SMS.
Дно печи и зона расплавленной ванны
Дно электропечи и область расплавленной ванны являются частями, которые несут расплав и должны выдерживать интенсивную химическую эрозию, перегрев, высокотемпературное плавление электродов, а также отслаивание, вызванное проникновением расплава, образующего метаморфический слой. Могут использоваться огнеупорные материалы из шпинели серии SA-CL.
